D371F46衬氟对夹式蝶阀

D371F46衬氟对夹式蝶阀图片
名    称: D371F46衬氟对夹式蝶阀
型    号: D371F46
关键字: D371F46-16衬氟对夹式蝶阀是用随阀杆*起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。 另外,蝶阀还有体积小、重量轻、结构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小。
电话: 13585686391  D371F46衬氟对夹式蝶阀
声明: 本文中所有D371F46衬氟对夹式蝶阀文字、数据、图片均只适用于参考,D371F46衬氟对夹式蝶阀产品的具体型号、原理、参数、结构、尺寸、等详情请与我们联系。

D371F46衬氟对夹式蝶阀概述

D371F46-16衬氟对夹式蝶阀是用随阀杆*起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。 另外,蝶阀还有体积小、重量轻、结构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小。
结构特点
中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节;
四级加载弹性密封,**保证了阀门内、外的零泄漏;
轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈;
轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
轴的径向采用O型圈与金属垫的组合;
阀座镶在有弹性条的阀体的槽内;
采用可调弹性弹子定位。定位准确,结构简单。

D371F46衬氟对夹式蝶阀基本型号:

手动

DA71F/P 半衬

蜗轮传动

DA371F/P 半衬

DA71F3 *衬里

DA371F3 *衬里

DA71F4 *衬里

DA371F4 *衬里

DA71F46 *衬里

DA371F46 *衬里

气动

DA671F/P 半衬

电动

DA971F/P 半衬

DA671F3 *衬里

DA971F3 *衬里

DA671F4 *衬里

DA971F4 *衬里

DA671F46 *衬里

DA971F46 *衬里

D371F46衬氟对夹式蝶阀主要零部件材料表 :

序号

零件名称

灰铸铁

铸钢

不锈钢

超低碳不锈阀

Z

C

P

R

PL

RL

1

上,下阀体

HT250

WCB

CF8

CF8M

CF3

CF3M

2

蝶板

WCB

35(锻)

CF8

CF8M

CF3

CF3M

3

蝶板轴

1Cr13

2Cr13

1Cr18Ni9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

4

衬里层/阀座

PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)

5

O型圈

FPM(氟橡胶)

6

弹性条(垫)

Si(硅橡胶)

7

调节定位座

0Cr18Ni9

0Cr18Ni9

1Cr18Ni9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

8

螺栓

35

1Cr17Ni2

1Cr18Ni9Ti

9

螺母

45

0Cr18Ni9

0Cr18Ni9

10

手轮

Q235

D371F46衬氟对夹式蝶阀技术规范:

设计标准

GB12238

结构长度

GB12221

法兰标准

JB/T79-94

GB9113.1-26

*验试验

GB/T13927

驱动方式

蜗轮、手动、电动、气动

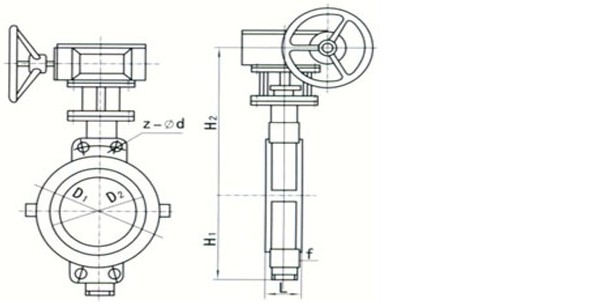

D371F46衬氟对夹式蝶阀结构图

D371F46衬氟对夹式蝶阀

D371F46衬氟对夹式蝶阀主要外型和连接尺寸

公称通径

标准值

参考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

Z-Φd

Do

H

W(Kg)

PN0.6Pa

40

11/2

33

130

100

80

3

16

4-Φ14

160

140

2.5

50

2

43

140

110

90

3

16

4-Φ14

200

145

3.5

65

21/2

46

160

130

110

3

16

4-Φ14

250

155

4.5

80

3

46

185

150

125

3

18

4-Φ18

250

165

6

100

4

52

205

170

145

3

18

4-Φ18

250

180

7.5

125

5

56

235

200

175

3

20

8-Φ18

300

203

11

150

6

56

260

225

200

3

20

8-Φ18

300

225

16

200

8

60

315

280

255

3

22

8-Φ18

200*

275

48

250

10

68

370

335

310

3

24

12-Φ18

200*

315

60

300

12

78

435

395

362

4

24

12-Φ23

240*

348

75

350

14

78

485

445

412

4

26

12-Φ23

240*

415

82

400

16

102

535

495

462

4

28

16-Φ23

280*

460

123

450

18

114

590

550

518

4

28

16-Φ23

280*

500

150

500

20

127

640

600

568

4

30

16-Φ23

320*

530

180

600

24

154

755

705

670

5

30

20-Φ25

320*

610

225

700

28

165

860

810

775

5

32

24-Φ25

360*

675

315

800

32

190

975

920

880

5

34

24-Φ30

360*

805

385

900

36

203

1075

1020

980

5

36

24-Φ30

380*

995

420

1000

40

216

1175

1120

1080

5

36

28-Φ30

400*

1170

620

1200

48

254

1400

1340

1295

5

40

32-Φ34

400*

1295

788

公称通径

标准值

参考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

Z-Φd

Do

H

W(Kg)

PN1.0MPa

40

11/2

33

145

110

85

3

18

4-Φ18

160

140

3

50

2

43

160

125

100

3

20

4-Φ18

200

145

4

65

21/2

46

180

145

120

3

20

4-Φ18

250

155

6

80

3

46

195

160

135

3

22

4-Φ18

250

165

8

100

4

52

215

180

155

3

22

8-Φ18

300

180

12

125

5

56

245

210

185

3

24

8-Φ18

300

203

18

150

6

56

280

240

210

3

24

8-Φ23

200*

225

28

200

8

60

335

295

265

3

26

8-Φ23

200*

275

56

250

10

68

390

350

320

3

28

12-Φ23

240*

315

72

300

12

78

440

400

368

4

28

12-Φ23

240*

348

88

350

14

78

500

460

428

4

30

16-Φ23

240*

415

120

400

16

102

565

515

482

4

32

16-Φ25

280*

460

145

450

18

114

615

565

532

4

32

20-Φ25

280*

500

165

500

20

127

670

620

585

4

34

20-Φ25

320*

530

195

600

24

154

780

725

685

5

36

20-Φ30

320*

610

268

700

28

165

895

840

800

5

40

24-Φ20

360*

675

320

800

32

190

1010

950

905

5

44

24-Φ34

360*

805

395

900

36

203

1110

1050

1005

5

46

28-Φ34

380*

995

450

1000

40

216

1220

1160

1115

5

50

28-Φ34

400*

1170

680

1200

48

254

1450

1380

1325

5

56

32-Φ41

400*

1295

825

公称通径

标准值

参考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

Z-Φd

Do

H

W(Kg)

PN1.6Pa

40

11/2

33

145

110

85

3

18

4-Φ18

200

145

4

50

2

43

160

125

100

3

20

4-Φ18

200

150

5

65

21/2

46

180

145

120

3

20

4-Φ18

250

160

7

80

3

46

195

160

135

3

22

8-Φ18

250

170

10

100

4

52

215

180

155

3

24

8-Φ18

300

185

14

125

5

56

245

210

185

3

26

8-Φ18

300

210

22

150

6

56

280

240

210

3

28

8-Φ23

200*

230

32

200

8

60

335

295

265

3

30

12-Φ23

240*

285

66

250

10

68

405

355

320

3

32

12-Φ25

240*

325

80

300

12

78

460

410

375

4

34

12-Φ25

280*

360

94

350

14

78

520

470

435

4

38

16-Φ25

280*

430

125

400

16

102

580

525

485

4

40

16-Φ30

320*

475

150

450

18

114

640

585

545

4

44

20-Φ30

320*

525

172

500

20

127

705

650

608

4

46

20-Φ34

320*

565

225

600

24

154

840

770

718

5

54

20-Φ41

360*

620

290

700

28

165

910

840

788

5

54

24-Φ41

360*

686

330

800

32

190

1020

950

898

5

54

24-Φ41

380*

815

425

900

36

203

1120

1050

998

5

54

28-Φ41

400*

1010

495

1000

40

216

1255

1170

1110

5

60

28-Φ48

400*

1185

710
