Z45X大口径弹性座封闸阀

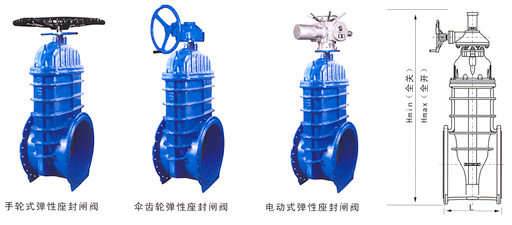

Z45X大口径弹性座封闸阀图片
名    称: Z45X大口径弹性座封闸阀
型    号: Z45X
关键字: 大口径弹性座封闸阀采用最优质的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,几何尺寸精确的特点,闸板具有互换的功能,加装螺旋伞齿轮省力机构,一人可非常轻松自如地开关,也可根据用户的要求加装开闭指示柱,或电动、气动系统、市政建设及矿山、冶金、电厂等行业。
电话: 13585686391  Z45X大口径弹性座封闸阀
声明: 本文中所有Z45X大口径弹性座封闸阀文字、数据、图片均只适用于参考,Z45X大口径弹性座封闸阀产品的具体型号、原理、参数、结构、尺寸、等详情请与我们联系。

大口径弹性座封闸阀采用最优质的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,几何尺寸精确的特点,闸板具有互换的功能,加装螺旋伞齿轮省力机构,一人可非常轻松自如地开关,也可根据用户的要求加装开闭指示柱,或电动、气动系统、市政建设及矿山、冶金、电厂等行业。

消防专用信号弹性座封闸阀
一、大口径弹性座封闸阀主要零部件材料

NO.

零件名称

材质

1

阀体

灰铸铁、球墨铸铁、铸钢

2

闸板

球墨铸铁外覆三元乙丙或丁腈橡胶

3

内六角螺栓

碳化处理

4

密封圈

三元乙丙或丁腈橡胶

5

阀盖

灰铸铁、球墨球铁、铸钢

6

阀杆

不锈钢

7

“O”形密封圈

丁腈橡胶

8

止推轴承

锡青铜

9

螺栓

碳钢、合金钢

10

压盖

球墨铸铁、铸钢

11

防尘罩

丁腈橡胶

12

手轮

可锻铸铁


二、大口径弹性座封闸阀主要技术参数公称压力:1.0~2.5MPa
☆公称通径:500~1200mm
☆工作温度:0~120℃
☆适用介质:水、油、气等
☆法兰标准:GB/T17241.6GB9113
☆试验标准:GB13927API598

三、大口径弹性座封闸阀主要连接外型尺寸

DN

500

600

700

800

900

1000

1200

L

457

508

660

720

780

840

960

Hmin(全关)

1480

1665

2200

2800

2800

3000

3000

Hmax(全开)

165

1900

2350

2950

2950

3150

3150

H(电动)

电动装置可由用户指定
