RVHX/Z45X暗杆式弹性座封闸阀

RVHX/Z45X暗杆式弹性座封闸阀图片
名    称: RVHX/Z45X暗杆式弹性座封闸阀
型    号: RVHX/Z45X
关键字:  暗杆式弹性座封闸阀长期以来市场上使用的一般闸阀,普通存在漏水,易生锈现象,本公司引进国外先进技术所生产的软密封闸阀,克服了一般闸阀密封不良,弹性疲乏、易生锈等缺陷。软密封闸阀利用弹性闸阀板产生微量变形的补偿作用,达到良好的密封效果,该阀具有开关轻巧,密封可靠,弹性记忆佳及使用寿命长等显著优点。可广泛用开自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系统等流体管线上作为调节和截流装置使用。
电话: 13585686391  RVHX/Z45X暗杆式弹性座封闸阀
声明: 本文中所有RVHX/Z45X暗杆式弹性座封闸阀文字、数据、图片均只适用于参考,RVHX/Z45X暗杆式弹性座封闸阀产品的具体型号、原理、参数、结构、尺寸、等详情请与我们联系。

一:产品介绍

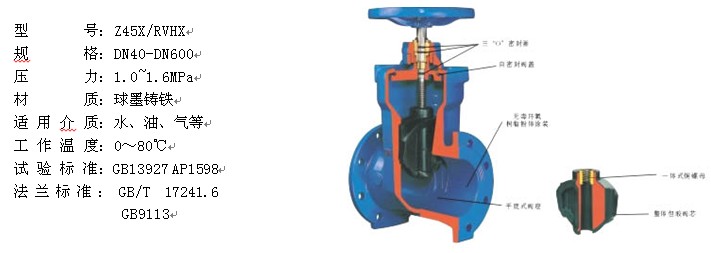

  暗杆式弹性座封闸阀长期以来市场上使用的一般闸阀,普通存在漏水,易生锈现象,本公司引进国外先进技术所生产的软密封闸阀,克服了一般闸阀密封不良,弹性疲乏、易生锈等缺陷。软密封闸阀利用弹性闸阀板产生微量变形的补偿作用,达到良好的密封效果,该阀具有开关轻巧,密封可靠,弹性记忆佳及使用寿命长等显著优点。可广泛用开自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系统等流体管线上作为调节和截流装置使用。二:产品结构图


暗杆式弹性座封闸阀1
 三:主要材质对照表







球墨铸铁



球 墨 铸 铁 外 覆 三 元 乙 丙 或 丁 腈 橡 胶

内  六 角  螺  栓

碳 化 处 理



丁 腈 橡 胶



灰 铸 铁、球 墨 铸 铁



铁镀鉻、不锈钢

“O” 形 密 封 圈

丁 腈 橡 胶



锡 青 铜



镀鉻



球 墨 铸 铁

    尘

丁 腈 橡 胶

手 轮 (传 动 帽)

铸 铁

四:主要外形连接尺寸


DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

178

190

203

229

254

267

292

330

356

381

406

432

457

508

H

313

332

372

424

497

562

680

837

948

1010

1220

1280

1480

1665

H1

355

375

415

476

540

600

720

875

990

1050

1245

1310

1560



 五:实物图片

暗杆式弹性座封闸阀2
暗杆式弹性座封闸阀3
暗杆式弹性座封闸阀4
暗杆式弹性座封闸阀5
暗杆式弹性座封闸阀6
暗杆式弹性座封闸阀7
