Z41W不锈钢法兰闸阀

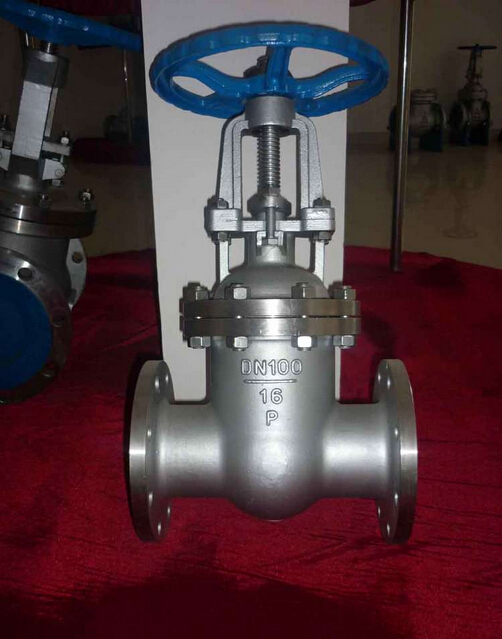

Z41W不锈钢法兰闸阀图片
名    称： Z41W不锈钢法兰闸阀
型    号： Z41W
关键字： Z41W不锈钢法兰闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
电话： 13585686391  Z41W不锈钢法兰闸阀
声明： 本文中所有Z41W不锈钢法兰闸阀文字、数据、图片均只适用于参考，Z41W不锈钢法兰闸阀产品的具体型号、原理、参数、结构、尺寸、等详情请与我们联系。

产品概述

Z41W不锈钢法兰闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。

产品特点

1、结构紧凑、设计合理、阀门刚性*、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用**长
3、采用柔性石墨填料、密封可*，*作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

执行标准

设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与*验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220

性能规范

型号 公称压力
(MPa)		 实验压力 工作温度(℃) 适用介质
强度水（MPa） 密封（水）空气（MPa） 低压密封空气（MPa）
Z41H-16C
Z41W-16P(R)		 1.6 2.4 1.8 0.6 ≤425 硝酸类
Z41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 醋酸类
Z41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 硝酸类
Z41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类

主要零件材质

阀体/阀盖 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB
零件名称 ZGICr18Ni9Tit系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12M02Ti系列 ZG00Cr17Ni14M02系列 WCB系列
闸板 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 1Cr13
阀杆 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12M02Ti 00Cr17Ni14M02 1Cr13
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨
垫片 304L＋PTFE 304L＋PTFE 316＋PTFE 316L＋PTFE 石墨
压盖 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02系列 WCB
填料压环 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12M02Ti 00Cr17Ni14M02 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

1.6MPa主要连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720

2.5MPa主要连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720

4.0MPa主要连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 250 280 310 350 400 450 550 650 750 850 950
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600

6.4MPa主要连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 170 190 210 230 240 250 280 320 350 400 450 550 650 750 850 950
H mm 175 180 210 230 350 359 373 435 500 614 674 818 970 1145 1280 1450
W mm 120 120 140 160 200 240 280 320 360 400 400 450 560 640 800 800

10.0MPa主要连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250
L mm 170 190 210 230 240 250 280 310 350 400 450 550 650
H mm 175 180 210 230 350 359 373 435 500 614 674 818 970
W mm 120 120 160 180 240 280 320 360 400 450 560 640 720

16.0MPa主要连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
L mm 170 190 210 230 240 300 340 390 450 525 600 750
H mm 175 180 210 230 350 359 373 435 500 614 674 818
W mm 120 120 140 160 200 240 280 320 360 400 400 450
