J11W不锈钢内螺纹截止阀

J11W不锈钢内螺纹截止阀图片
名    称: J11W不锈钢内螺纹截止阀
型    号: J11W
关键字: 上海盖雷阀门有限公司主要生产销售【J11W不锈钢内螺纹截止阀】,是目前国内最大的《截止阀》在线销售生产商。公司集成优质的不锈钢丝扣截止阀生产厂家,提供售前、售中、售后一站式服务。公司常年备有大量不锈钢截止阀现货库存,为用户提供截止阀选型、原理作用、结构尺寸、安装说明、资料下载等。
电话: 13585686391  J11W不锈钢内螺纹截止阀
声明: 本文中所有J11W不锈钢内螺纹截止阀文字、数据、图片均只适用于参考,J11W不锈钢内螺纹截止阀产品的具体型号、原理、参数、结构、尺寸、等详情请与我们联系。

上海盖雷阀门有限公司主要生产销售【J11W不锈钢内螺纹截止阀】,是目前国内最大的《截止阀》在线销售生产商。公司集成优质的不锈钢丝扣截止阀生产厂家,提供售前、售中、售后一站式服务。公司常年备有大量不锈钢截止阀现货库存,为用户提供截止阀选型、原理作用、结构尺寸、安装说明、资料下载等。

不锈钢丝扣截止阀J11W原理作用:
    截止阀的启闭件是塞形的阀瓣,密封上面呈平面或锥面,阀瓣沿阀座的中心线作直线运动;截止阀阀杆开启或关闭行程相对较短,并具有非常可靠的切断动作,使得它适合作为介质的切断或调节及节流使用。
    不锈钢丝扣截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少;同时,在介质作用下,这种形式的阀门也较严密。
不锈钢丝扣截止阀J11W性能特点:
    ①结构简单,制造和维修比较方便;
    ②工作行程小,启闭时间短;
    ③密封性好,密封面间磨擦力小,寿命较长。
不锈钢丝扣截止阀J11W技术参数:
公称通径 DN15-DN50 适用温度 -46℃-180℃
公称压力 1.0Mpa-2.5Mpa 适用介质 水、气、油品
不锈钢丝扣截止阀J11W部件材质:
零件名称 材质属性 零件名称 材质属性
阀体 不锈钢 闸板 不锈钢
阀杆 不锈钢 手轮 铝(压铸)

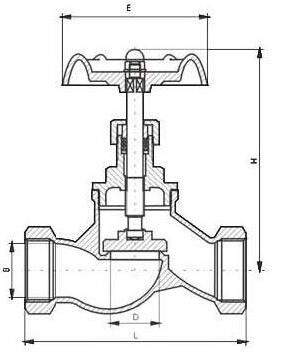

不锈钢丝扣截止阀J11W外形尺寸:
J11W不锈钢内螺纹截止阀
DN 15 20 25 32 40 50
L 67 80 87 102 118 136
H 85 98 102 120 130 141
E 66 70 78 97 105 127

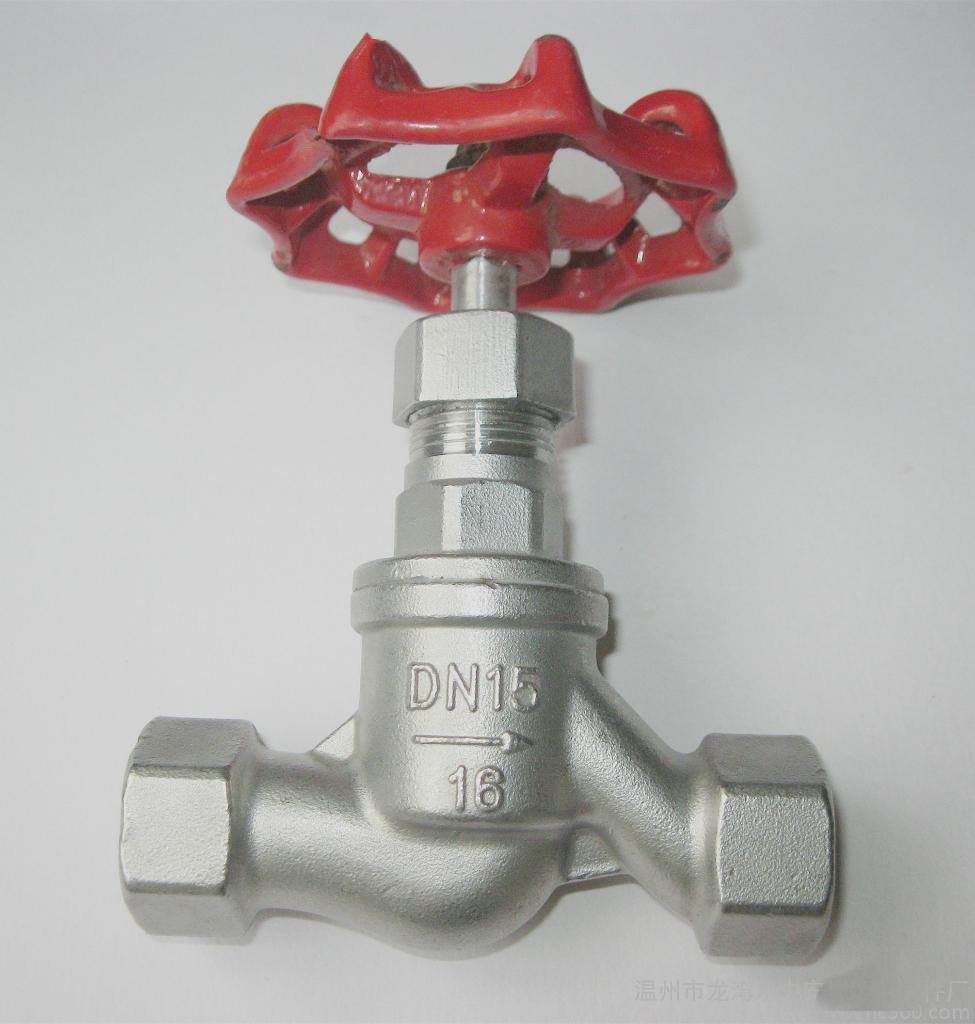

不锈钢丝扣截止阀J11W产品实拍:
J11W不锈钢内螺纹截止阀
J11W不锈钢内螺纹截止阀相关截止阀型号编制方法 截止阀型号大全:
截止阀型号编制简介:
    如今阀门行业新型产品不断增多,阀门型号也大不断改变,但是大部分厂家的阀门型号还是依据国际阀门编制演变而成的。现在阀门型号多达八千余种,对于种类繁多的情况,我司只能对自身产品进行详细说明。
   截止阀型号编制方法是根据公司主营截止阀的材质、压力、驱动方式进行细分。截止阀的型号关系着对截止阀产品的正确认识,选型的重截止阀型号编制方法 截止阀型号大全
截止阀型号编制简介:
   如今阀门行业新型产品不断增多,阀门型号也大不断改变,但是大部分厂家的阀门型号还是依据国际阀门编制演变而成的。现在阀门型号多达八千余种,对于种类繁多的情况,我司只能对自身产品进行详细说明。
   截止阀型号编制方法是根据公司主营截止阀的材质、压力、驱动方式进行细分。截止阀的型号关系着对截止阀产品的正确认识,选型的重要性,以及对工况用途安全性的保证,请详细阅读。截止阀型号编制方法是根据国际阀门型号标准演变而来的。以下截止阀型号编制中有部分代号被省略,主要是针对盖雷阀门现有的截止阀产品做型号说明。如定做的截止阀产品在材质、结构发生变化时,请根据阀门编制方法中进行选型,或来电详情。

截止阀型号编制方法:
截止阀附加代号:W波纹管、D低温、B保温;
1)截止阀类别代号:J表示截止阀;
2)截止阀传动方式:手动无代号、5伞齿轮、6气动、9电动;
3)截止阀连接方式:4法兰连接、6焊接;
4)截止阀结构形式:1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型;
5)截止阀密封材质:F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工;
6)截止阀公称压力:16表示压力1.6mpa十六公斤的意思,PN1.6-32mpa、IN150LB-1500LB、5-63K;
7)截止阀阀体材料:A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316;
如:WJ41H-16C波纹管截止阀,W波纹管、J截止阀、4法兰、1直通式、H不锈钢、16压力十六公斤、C碳钢。
常见的截止阀型号:
美日标截止阀:J41Y、J41W;
波纹管截止阀:WJ41H、WJ41W;
不锈钢截止阀:J41F、J41H、J41W;
低温截止阀:DJ41H、DJ41Y、DJ41F;
电动截止阀:J941F、J941H;
焊接截止阀:J61Y、J61W、J961Y、J961W;
角式截止阀:J44H、J44W、J47H、J47W;
衬氟截止阀:J41F46;
气动截止阀:J641F、J641H、J641W;
伞齿轮截止阀:J541H、J541W;
保温截止阀:BJ41F、BJ41H。要性,以及对工况用途安全性的保证,请详细阅读。截止阀型号编制方法是根据国际阀门型号标准演变而来的。以下截止阀型号编制中有部分代号被省略,主要是针对滔辰阀门现有的截止阀产品做型号说明。如定做的截止阀产品在材质、结构发生变化时,请根据阀门编制方法中进行选型,或来电详情。
截止阀型号编制方法:
截止阀附加代号:W波纹管、D低温、B保温;
1)截止阀类别代号:J表示截止阀;
2)截止阀传动方式:手动无代号、5伞齿轮、6气动、9电动;
3)截止阀连接方式:4法兰连接、6焊接;
4)截止阀结构形式:1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型;
5)截止阀密封材质:F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工;
6)截止阀公称压力:16表示压力1.6mpa十六公斤的意思,PN1.6-32mpa、IN150LB-1500LB、5-63K;
7)截止阀阀体材料:A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316;
如:WJ41H-16C波纹管截止阀,W波纹管、J截止阀、4法兰、1直通式、H不锈钢、16压力十六公斤、C碳钢。
常见的截止阀型号:
美日标截止阀:J41Y、J41W;
波纹管截止阀:WJ41H、WJ41W;
不锈钢截止阀:J41F、J41H、J41W;
低温截止阀:DJ41H、DJ41Y、DJ41F;
电动截止阀:J941F、J941H;
焊接截止阀:J61Y、J61W、J961Y、J961W;
角式截止阀:J44H、J44W、J47H、J47W;
衬氟截止阀:J41F46;
气动截止阀:J641F、J641H、J641W;
伞齿轮截止阀:J541H、J541W;
保温截止阀:BJ41F、BJ41H。

J11W不锈钢内螺纹截止阀使用说明:
    ①准备与管道连接前,须冲洗和清除干净管道中残存的杂质;
    ②J11W不锈钢内螺纹截止阀安装使用说明书下载
