波纹补偿器

波纹补偿器图片
名    称: 波纹补偿器
型    号:
关键字: 波纹补偿器又叫膨胀节,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。
电话: 13585686391  波纹补偿器
声明: 本文中所有波纹补偿器文字、数据、图片均只适用于参考,波纹补偿器产品的具体型号、原理、参数、结构、尺寸、等详情请与我们联系。

盖雷在生产TB型波纹补偿器的过程中,除了严格执行GB/T 12777-1999国家标准外,还引进美国行业的先进技术,使产品极具竞争力和优越性。除具有化学性能稳定性好。盖雷的产品上市不久,便以其优越的品质,大众的价格,在整个行业中树立了良好口碑。

波纹补偿器详细描述:

波纹补偿器又叫膨胀节,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。

属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。

波纹补偿器标准

波纹补偿器标准编号:GB/T 12777-1999

波纹补偿器标准名称:金属波纹管膨胀节通用技术条件

标准实施日期:2000-03-01

波纹补偿器连接方式:

型 号:本厂生产补偿器DN32-DN2000,

压力级别:0.1MPa-2.5MPa。

连接方式:①法兰连接式 ②接管连接式

产品轴向补偿量:18mm-400mm

波纹补偿器的用途:
   此补偿器(金属波纹管,波纹补偿器)主要生产用于补偿轴向位移,也可以补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力。

波纹补偿器的特点和作用

1、波纹补偿器伸缩量,方便阀门管道的安装与拆卸。

2、补偿吸收管道轴向、横向、角向热变形。

3、吸收地震、地陷对管道的变形量。

4、吸收设备振动,减少设备振动对管道的影响。

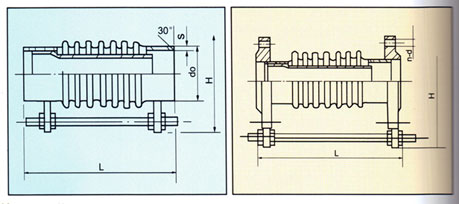

波纹补偿器的规格尺寸:

公称通径DNmm 产品型号 补偿器 刚度 有效面积A(cm2) 波数 产品总长L(mm) 接管端口
横向Y0mm 角向Y0mm 轴向KxN/mm 横向KyN/mm 角向KyN/mm n 法兰 接管 尺寸φ×s
80 1.0TB80ⅹ8J/F 6.4 ±6.4 358 418 8.4 81 8 244 344 φ89×4
1.0TB80ⅹ10J/F 10 ±8 286 214 6.7 274 374
100 1.0TB100ⅹ6J/F 3.6 ±3.6 417 1471 14 121 8 223 323 φ108×4
1.0TB100ⅹ10J/F 10 ±8 250 318 8.5 287 387
125 1.0TB125ⅹ5J/F 2.5 ±4.4 408 2885 21 180 8 216 318 φ133×4.5
1.0TB125ⅹ8J/F 8 ±8 227 495 12 288 388
150 1.0TB150ⅹ5J/F 2.5 ±5 300 2889 20 257 8 238 338 φ159×4.5
1.0TB150ⅹ8J/F 6.4 ±8 188 705 23 298 398
200 1.0TB200ⅹ4J/F 3.2 ±5.3 288 3164 39 479 8 244 344 φ219×6
1.0TB200ⅹ6J/F 7.2 ±8 192 9938 26 298 340
250 1.0TB250ⅹ4J/F 4.8 ±5.3 588 4371 128 769 8 309 409 φ273×8
1.0TB250ⅹ6J/F 10.8 ±8 392 1295 85 387 487
300 1.0TB300ⅹ4J/F 6.4 ±5.3 830 4444 249 1105 8 358 458 φ325×8
1.0TB300ⅹ6J/F 14 ±5.8 553 1371 166 456 556
350 1.0TB350ⅹ4J/F 6 ±8 840 4289 309 1307 8 499 487 φ377×8
1.0TB350ⅹ6J/F 14 ±8 560 1431 206 387 599
400 1.0TB400ⅹ4J/F 6 ±5.3 918 6199 420 1611 8 400 500 φ426×10
1.0TB400ⅹ6J/F 14 ±7.8 612 1837 280 510 610
450 1.0TB450ⅹ4J/F 4.8 ±5.2 690 8210 379 1972 8 389 489 φ478×10
1.0TB450ⅹ6J/F 10.8 ±7.8 450 2433 253 489 589
500 1.0TB500ⅹ4J/F 4.8 ±4.6 728 9861 515 2445 8 415 517 φ529×10
1.0TB500ⅹ6J/F 10.8 ±6.9 485 2922 343 515 615
600 1.0TB600ⅹ4J/F 4.8 ±4 1468 20515 1477 3534 8 458 558 φ630×10
1.0TB600ⅹ6J/F 10.8 ±6 978 60786 985 658 758
700 1.0TB700ⅹ2J/F 12 ±1.7 3250 20989 4445 4717 6 346 446 φ720×10
1.0TB700ⅹ4J/F 4.8 ±3.4 1625 26237 2222 466 566
1.0TB700ⅹ6J/F 10.8 ±5.1 1083 58317 1482 666 766
800 1.0TB800ⅹ2J/F 0.8 ±1.5 3555 38260 6122 5855 6 354 454 φ820×10
1.0TB800ⅹ4J/F 3.2 ±3 1778 47826 3061 474 576
1.0TB800ⅹ6J/F 12.8 ±6 889 5678 1530 594 694
900 1.0TB900ⅹ2J/F 1.6 ±1.5 2657 182480 5921 7620 6   550 φ920×10
1.0TB900ⅹ4J/F 6.4 ±3 1329 22810 2960   698
1.0TB900ⅹ8J/F 26.6 ±6 664 2851 1480   1036
1000 1.0TB1000ⅹ2J/F 1.2 ±1.4 5540 495368 14861 9043 6   552 φ1020×10
1.0TB1000ⅹ4J/F 4.8 ±2.8 2770 91921 7431   692
1.0TB1000ⅹ8J/F 19.2 ±5.6 1385 7740 3715   1018
1100 1.0TB1100ⅹ2J/F 0.8 ±1.4 5140 806108 16122 11029 6   550 φ1120×10
1.0TB1100ⅹ4J/F 3.2 ±2.8 2570 100764 8061   690
1.0TB1100ⅹ8J/F 12.8 ±5.6 1285 12585 4031   1046
1200 1.0TB1200ⅹ2J/F 0.8 ±1.3 4535 92513 19927 12688 6   550 φ1220×12
1.0TB1200ⅹ4J/F 3.2 ±2.6 2718 115645 9963   692
1.0TB1200ⅹ8J/F 12.8 ±5.2 1359 14546 4982   1046

注:

1、轴向内压式波纹补偿器主要用于补偿轴向位移,也可以补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力,但一般不应用它来补偿角位移。

2、以上数据为常压1.0MPa,若有特殊要求,可另行制作。

0px" height=19 align=middle bgColor=#f6f6f6> 700 1.0TB700ⅹ2J/F 12 ±1.7 3250 20989 4445 4717 6 346 446 φ720×10 1.0TB700ⅹ4J/F 4.8 ±3.4 1625 26237 2222 466 566 1.0TB700ⅹ6J/F 10.8 ±5.1 1083 58317 1482 666 766 800 1.0TB800ⅹ2J/F 0.8 ±1.5 3555 38260 6122 5855 6 354 454 φ820×10 1.0TB800ⅹ4J/F 3.2 ±3 1778 47826 3061 474 576 1.0TB800ⅹ6J/F 12.8 ±6 889 5678 1530 594 694 900 1.0TB900ⅹ2J/F 1.6 ±1.5 2657 182480 5921 7620 6   550 φ920×10 1.0TB900ⅹ4J/F 6.4 ±3 1329 22810 2960   698 1.0TB900ⅹ8J/F 26.6 ±6 664 2851 1480   1036 1000 1.0TB1000ⅹ2J/F 1.2 ±1.4 5540 495368 14861 9043 6   552 φ1020×10 1.0TB1000ⅹ4J/F 4.8 ±2.8 2770 91921 7431   692 1.0TB1000ⅹ8J/F 19.2 ±5.6 1385 7740 3715   1018 1100 1.0TB1100ⅹ2J/F 0.8 ±1.4 5140 806108 16122 11029 6   550 φ1120×10 1.0TB1100ⅹ4J/F 3.2 ±2.8 2570 100764 8061   690 1.0TB1100ⅹ8J/F 12.8 ±5.6 1285 12585 4031   1046 1200 1.0TB1200ⅹ2J/F 0.8 ±1.3 4535 92513 19927 12688 6   550 φ1220×12 1.0TB1200ⅹ4J/F 3.2 ±2.6 2718 115645 9963   692 1.0TB1200ⅹ8J/F 12.8 ±5.2 1359 14546 4982   1046

注:

1、轴向内压式波纹补偿器主要用于补偿轴向位移,也可以补偿横向位移或轴向与横向合成位移,具有补偿角位移的能力,但一般不应用它来补偿角位移。

2、以上数据为常压1.0MPa,若有特殊要求,可另行制作。
